笑气低温真空储罐


作者:山东中杰特种装备股份有限公司 发布时间:2020-1-7 本文被阅读 32 次

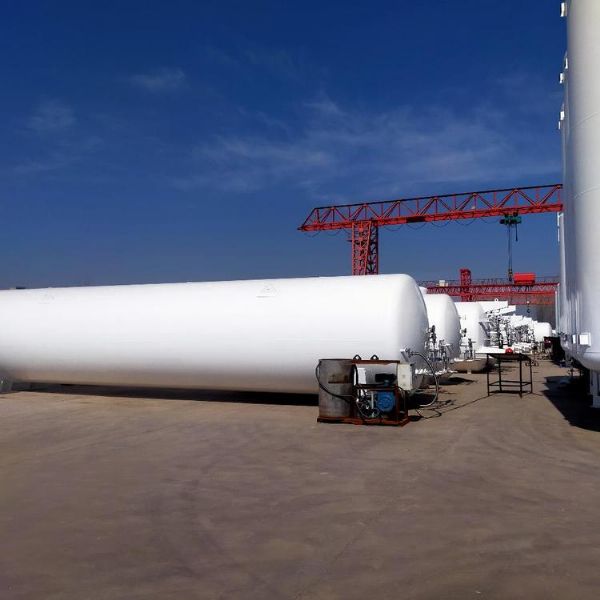

  笑气N2O低温真空储罐,结构为内外容器组成的双层容器,为真空粉末绝热型式,可分立式和卧式两类,内容器材料选06Cr19Ni10,外容器材料可根据用户地区不同选 Q235R/B,内、外容器夹层充填绝热材料珠光砂并抽真空。

  贮存介质

工作温度:-90°C

工作压力2.16MPa(可根据客户需求设计)

有效容积: 5m3 、 10m3 、 15m3 、 20m3 、 30m3 、 50m3,100 m3,150 m3,200 m3。非标型号可以订制。


1、设备特点

储罐为立式、双层圆筒真空粉末绝热结构,内筒盛装低温液体,材料为SS30408,封头选用标准椭圆型封头,外筒面向大气,材料为Q245R低合金钢,内外筒之间采用八点支承结构。夹层厚度240mm,内外筒夹层中充满保温材料珠光砂绝热材料并抽真空,内外层夹层压力为压力≤3Pa,出厂真空度优于国家标准,确保日蒸发率的指标;储罐备有整套操作的阀门、仪表。通过这些阀门、仪表可实现液体的进出和压力、液位的就地观测。

2、性能及结构参数

储罐由储罐本体、仪表、管道、阀门等组成。储罐采用上部及下部两种进液方式,可根据实际情况自行选择使用。

储罐内胆设置了由双安全阀的安全系统装置。在正常使用状态下,一套处于工作状态,另一套处于备用状态,若处于工作状态的安全阀起跳,立即打开手动泄压阀泄压至储罐的工作压力以下,同时通过手动柄迅速将安全装置切换至备用系统,从而有效地保证储罐的安全性。本安全系统装置由安全阀、防爆装置、放空阀、三通球阀组成,不但减少了管路焊接,并且具有良好的防火及防静电结构。另外,外壳上设置的安全泄放口都充分保证了整个设备的安全可靠性。低温管线采用集中引出,便于操作与控制,且引出口处采用杜拉管结构,以适应低温要求及减小管线由于热胀冷缩引起的应力,确保储罐的安全性。抽真空阀采用三道“O”形圈密封,有效地保证了夹层密封的可靠性,且采用全耐低温钢材制造、体积小巧。低温液体储罐顶部设计吊挂结构,以便于运输及起吊、安装。独特的工艺人孔设计,确保内容器封闭时内部的清洁度。在低温液体储罐上采用真空隔离阀和真空规管组合式真空阀,便于储罐夹层真空度的测量和维修,延长了储罐的使用寿命,提高了储罐的质量。低温液体储罐配有液位计和压力表实现液位和压力就地显示。
